产品概述
BC360L系列通用型称重显示控制器具备工业称重应用所需要的各种基本控制功能,并可将称重信号实时转换为标准工业通讯信号,集现场显示与远程传输于一体,广泛适用于冶金,化工,建材,饲料,食品饮料,纺织,实验室,材料分析等行业。
1、紧凑的盘装型结构,节省安装空间
2、新一代嵌入式高速工业处理器,抗干扰强
3、优化的数字滤波和快速跟随技术
4、16位高精度DA输出,4~20mA/0~10V可设置
5、上下限报警
6、预置点比较功能
7、检重控制
8、自动零跟踪可选
9、标准MODBUS RTU协议
10、DC24V供电
外形结构 Enclosure |
面板式结构 Panel Mount |
||
工作模式 Run Mode |
双速定量模式,预置点比较模式,上下限报警,检重控制,减量控制,峰值测力,毛/净灌装 2-speed material transfer mode, Setpoint comparison,Over/under, Check weigh,Reduction weigh,Peak force measurement,Gross/net fill |
||
传感器信号 Signal Range |
-20mV~+20mV |
分度值 Increments |
1,2,5 x 10n (n=-3 ~1) |
分辨力 Max. Sensitivity |
0.5uV/d |
最高显示精度 Max. Resolution |
1/50,000 |
增益漂移 FS Drift |
3ppm/°C |
非线性 Linearity |
0.003%FS |
AD刷新率 AD Refresh Rate |
100Hz |
传感器负载 Cells Load |
4只350欧姆传感器 Four (4) 350 ohm load cells |
显示 / Display |
7位0.4寸红色LED 7-digit 0.4’ segment LED |
||
键盘 / Keypad |
4只轻触按键 4 tactile-feel keys; polyester overlay |
||
开关量 Discrete I/O |
2xDI,3x Relay DO 2 Inputs; 3 Outputs(220VAC @ 5A) |
||
通讯接口 / USART |
COM1: RS232; COM2: RS485 |
||
串口通讯协议 Serial Protocol |
MODBUS-RTU、命令、连续输出 MODBUS-RTU, Command output, Continuous Output |
||
选件 / Option |
4~20mA/0~10V |
||
电源/ Power Supply |
18~30DCV, 60mA |
||
工作环境 Operating Temperature |
-10°C ~ +40°C,相对湿度:10%~90%,不冷凝 -10°C ~ +40°C,Relative humidity:10%~90%,non-condensing |

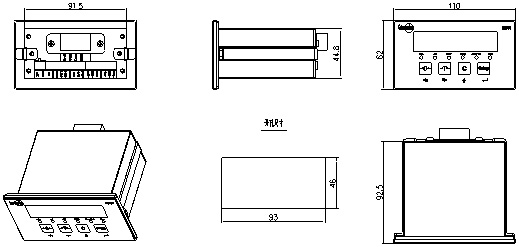

面板式外形尺寸(mm):110×62×92.5,开孔尺寸(mm) : 46×93
